Sie sind in der Kategorie: "Motortechnik" (15 Artikel)

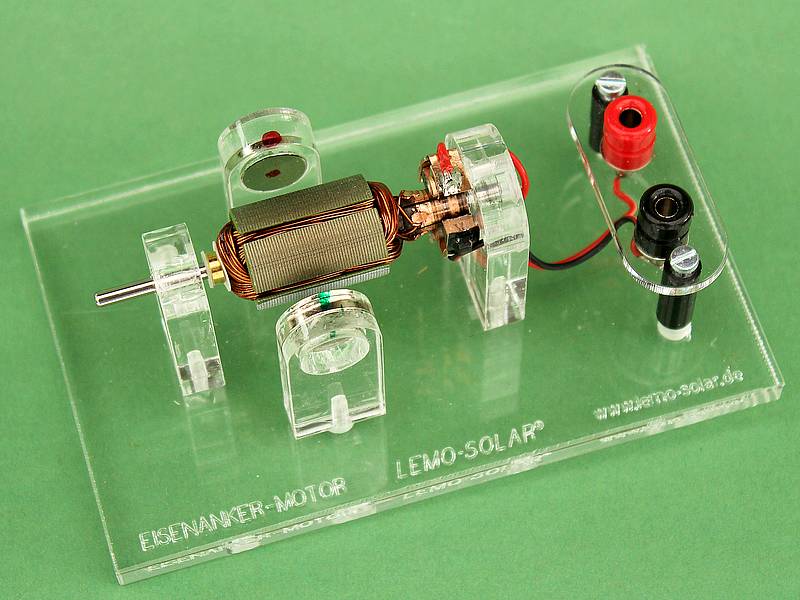

Zerlegter Eisenankermotor mit voller Funktion als Fertiggerät.
Zerlegter Eisenankermotor: Rotor 19 mm Ø x 75 mm, Magnete 12,5 mm Ø, Kohlebürsten, Spannungsversorgung über zwei Bananenbuchsen, Ständerteile aus 8 mm PLEXI (Laserzuschnitte). Modellmaße: (L x B x H) 130 x 80 x 48 mm, Gewicht 188 Gramm.
Im Schulbüchern wird die Funktion eines Elektromotors meist mit einem zweipoligem Motor erklärt. Da es keine zweipolige Elektromotoren gibt, sonder mehrpolige wie, drei, fünf und mehrpole. Haben wir uns für ein fünfpoligen Eisenankermotor entschieden. Der Motor wurde zerlegt, seine Einzelteile wurden auf eine Plexiglasplatte aufgebaut. Somit haben wir einen Vollfunktionstüchtigen Transparenten Elektromotor der selbständig anläuft.

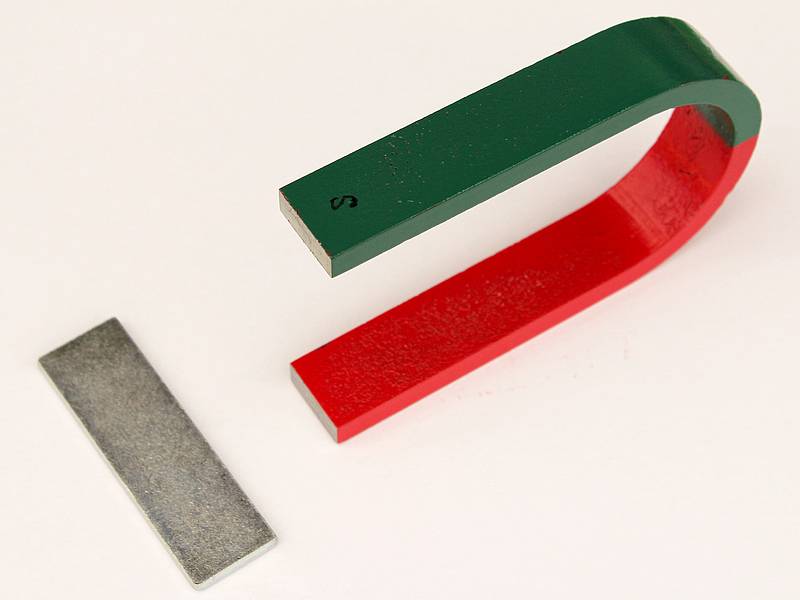

Klassischer Hufeisenmagnet für Schulversuche. Hufeisenmagnet aus AlNiCo ist 100 mm x 63 mm groß und rot-grün lackiert, Gewicht 180 g. Material: AlNiCo (Aluminium-Nickel-Kobalt sowie Eisen). AlNiCo eignet sich besser für Hufeisenmagnete, weil es weniger spröde und deutlich hitzebeständiger ist (bis ca. 450 Grad Celsius). Der Hufeisenmagnet ist für den Versand gut verpackt. Die Pole sind mit einem Joch kurzgeschlossen.

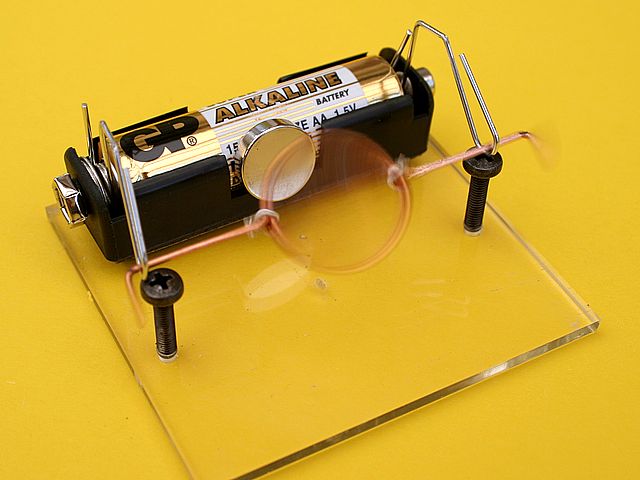

Büroklammer - Motor. Eine Überraschung für alle Technikbegeisterte. Die Rotorspule dreht sich zwischen zwei Büroklammern. Weiteres verrät der Bausatz mit ausführlicher Anleitung. Maße: 80 x 80 x 30 mm.

Lernziel: Kennenlernen des Funktionsprinzip eines Elektromotores als Antrieb anhand von Alltagsgegenständen.

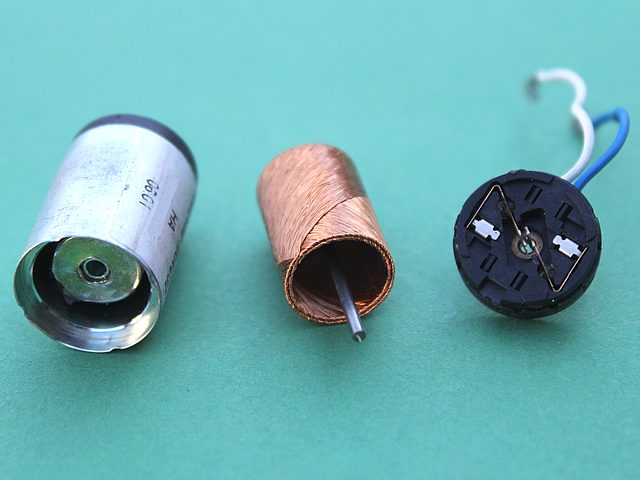

zerlegter Glockenankermotor als Anschaungsobjekt für den Technikunterricht. Beim Glockenankermotor besteht der Rotor aus der Rotorwelle, Rotorspule und der Kommutatorplatte, also eisenloser Glockenanker. Die Rotorwelle ist in Sinterlagern gelagert. Es gibt auch kugelgelagerte Ausführungen. Aufbau eines Glockenankermotors: Im Motorgehäuse befindet sich ein Ringmagnet als feststehendes Teil. Im Bürstendeckel sind Bürsten (oder Kohlen) montiert und die Motoranschlüsse herausgeführt. Das Motorgehäuse dient gleichzeitig als Eisenrückschluss. Bei einem Glockenankermotor beträgt die Anlaufspannung 0,1 bis 0,3 Volt und der Leerlaufstrom liegt bei 1 bis 6 mA. Dreht man den Rotor des Glockenankermotors von Hand durch, so wird jeder überrascht sein, wie leicht sich dieser dreht und vor allem es gibt kein Rucken. Schon jetzt leuchtet ein, warum dieser Motor als sogenannter Solarmotor und als Generator geeignet ist.

Lernziel: Kennenlernen des technischen Aufbaus einen Elektromoters anhand eines hochmodernen Glockenanker- Elektromotors

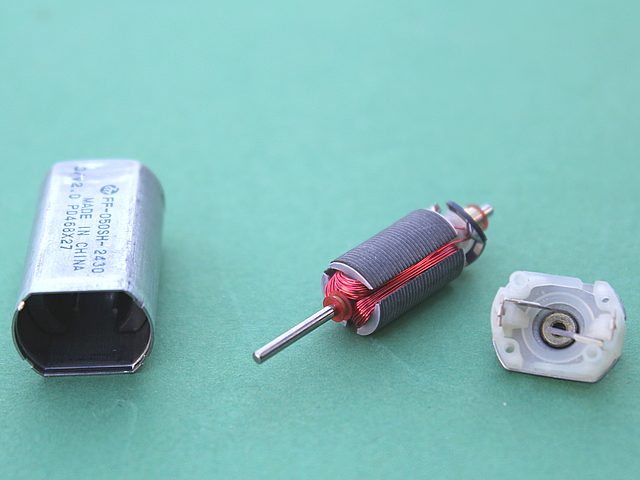

zerlegter Eisenankermotor als Anschaungsobjekt für den Technikunterricht.
Aufbau eines Eisenankermotors: Im Motorgehäuse, welches den Motor umschließt, befinden sich zwei gegenüberliegende Dauermagnete. Dreht man den Rotor des Motors mit der Hand durch, so ist ein Rucken zu spüren. Dieses Rucken kommt vom Motoraufbau. Die sternförmigen Blechpakete des Rotors werden von den Permanentmagneten angezogen. Sobald diesem Motor elektrische Energie zugeführt wird, muss ein Teil dieser Energie dazu verwendet werden, um die Anziehungskräfte zwischen Permanentmagnet und Polschuh zu überwinden. Die Anlaufspannung von Eisenankermotoren liegt bei ca. 1,5 bis 2,5 Volt, der Leerlaufstrom bei ca. 50 bis 200 mAmp.

Lernziel: Kennenlernen des technischen Aufbaus einen Elektromoters anhand eines klasischen Eisennanker- Elektromotors

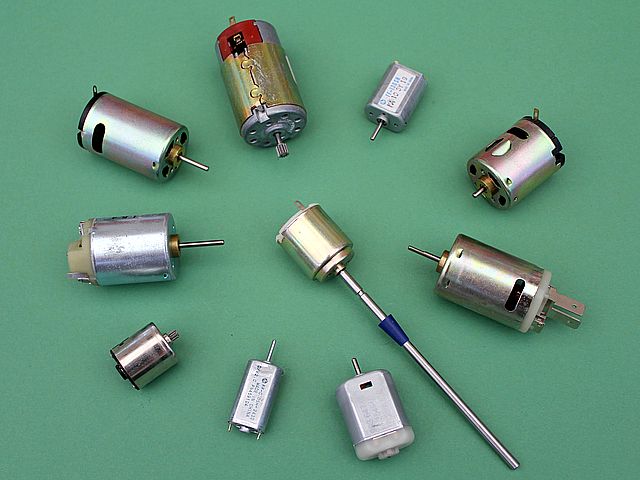

10 Stück Universal-Modellbaumotoren, Eisenankermotoren in verschiedenen Größen und Spannungen

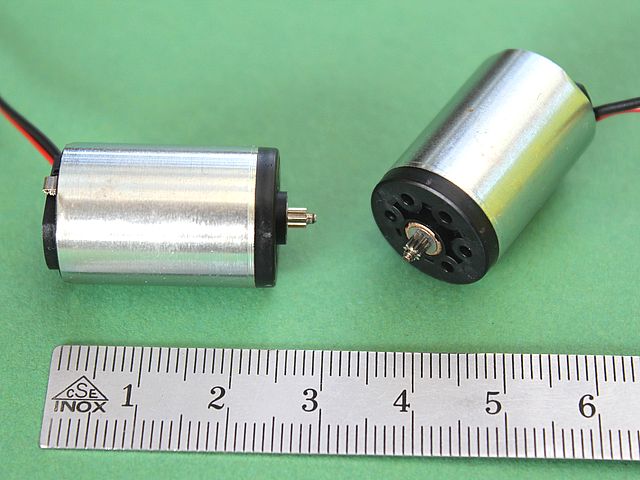

Glockenankermotor 16 Ø x 24 mm, 2 Volt mit Ritzel für Getriebe 16/A.., 16/5.., Nennspannung 2 Volt, Betriebsspannung 0,2 - 3 Volt, Leerlaufdrehzahl 10 600 Upm, Abgangsleistung bei Nennsp. 1,7 Watt, Anhalte-Drehmoment 6,1 mNm, Leerlaufstrom 120 mA, empf. Dauerstromaufnahme 1600 mA, Wirkungsgrad 80 %, Gewicht 21 Gramm. Ein Glockenankermotor der besonders für Solarantriebe geeignet ist. Mit nur einer Solarzelle z.B. SZZ7878, beträgt die Leerlaufdrehzahl 1600 Upm, mit Getriebe Art.Nr.16A22 (22:1), wird eine Abgangsdrehzahl von 70 Upm erreicht. Mit nur 4 Solarzellen z.B. Solarzellen Art.Nr.SZZ7878, wird die volle Leistung erreicht.
Es handelt es sich um ausgebaute Motoren aus neuen nicht ausgelieferten Medizintechnik Geräten.

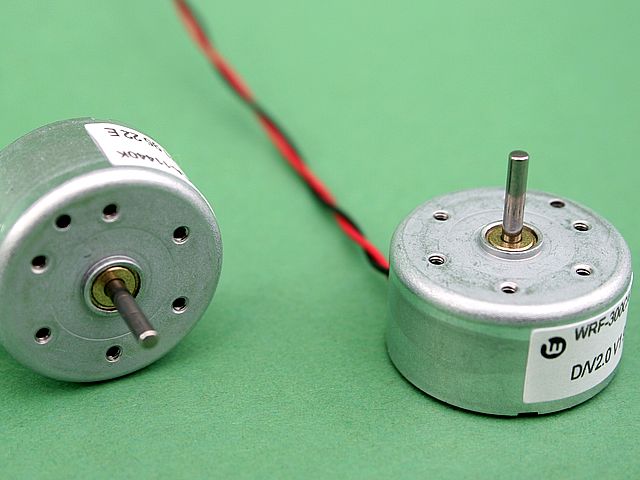

Solarmotor (Eisenanker), Anlaufspannung 0,25 Volt, Leerlaufstrom 10 mA, Imax. ca. 190 mA, empfohlene Betriebsspannung 0,3 - 6 Volt, Drehzahlen: 0,5 Volt=260 Upm, 1 Volt= 1200 Upm, 1,5 Volt= 1600 Upm, 3 Volt= 3400 Upm, 6 Volt= 7100 Upm, Maße: 25 mm Ø x 13 mm Länge , Welle 2 mm Ø x 10 mm Länge, Gewicht 23 g.
Passende Luftschrauben finden Sie in unserem SHOP unter Solartechnik Zubehör.

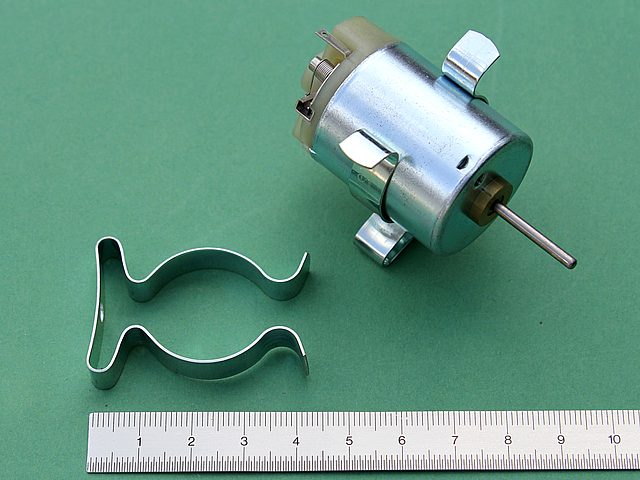

Halter für Motoren 24-35 mm Ø
Maße: 42 x 30 x 8 mm

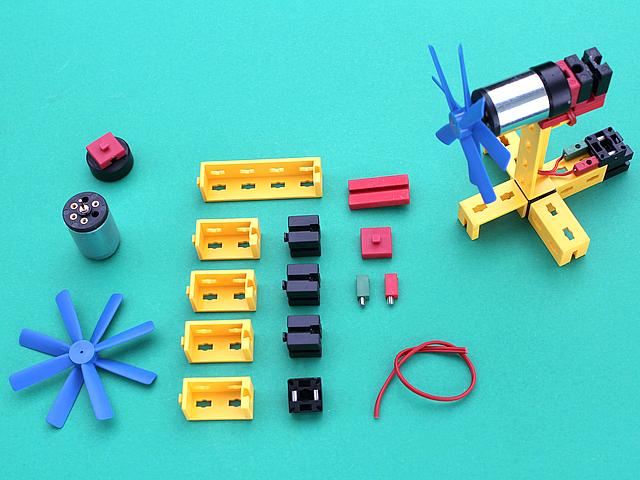

Glockenankermotor als Windgenerator mit LED
Material: 1 Glockenanker Wundermotor, 1 Doppelluftschraube, 11 Ständerteile, 1 Kabellitze, 1 Steckbuchse, 2 Stecker. Neu: Mit zusätzlicher LED und Stecker
Aus der Anleitung erfahren Sie: Wie entsteht Wind, Windstärke und Windgeschwindigkeit, Luv und Lee, Umrechnungstabelle Windstärken, warum Glockenankermotor als Generator.
Beschriebene Versuche: Glockenanker Generator als Windmessgerät, Leuchtdioden Betrieb durch Windenergie, Radio Betrieb durch Windenergie, Goldkondensatorladung durch Windenergie, Versuch Generator-Motor / Motor Generator.

Lernziel: Grundbausatz zum Kennenlernen von Windenergie. Einfache Fischertechnikteilemontage auf für KITA Kinder. Ist auch mit weiteren Fischertechnikmodellen kombinierbar. Leicht ergänzbar mit LED WLED5 und Steckverbinder ST2 als Leuchtmittel.

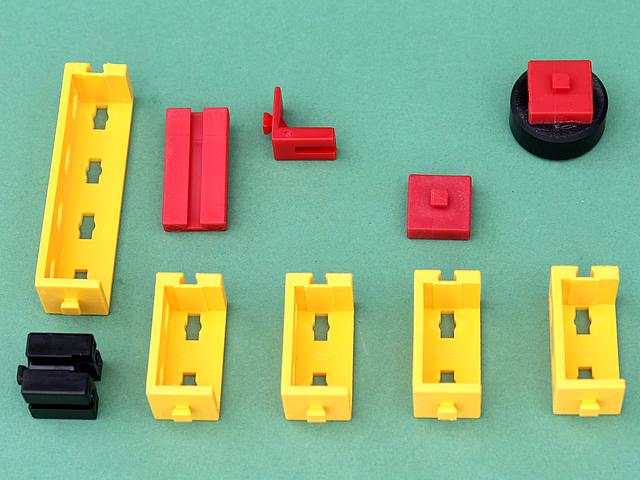

MOTORSTÄNDER
Motorständer bestehend aus 10 Bauteilen, passend für verschiedene Solarmotoren.

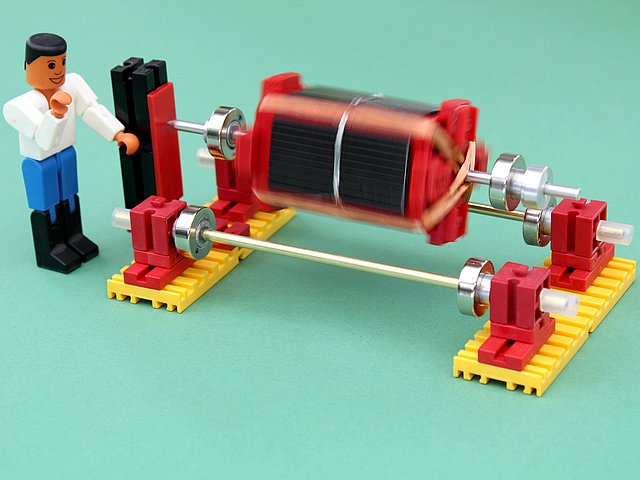

SOLAR-SCHWEBE-MAGNET MOTOR Mendocino Motor

Stückliste
33 fischertechnik Bausteine, 1 Rotorwelle Alu 4 mm Ø x 160 mm, 2 Messingrohre 4 mm Ø x 170 mm, 6 Neodym-Ringmagnete 19 mm x 6 mm Breite, 6 Aluteile für Magnete, Sylikonschlauch 7 x 4 mm x 90 mm, 1 mm, 5 Solarzellen 52 x 26 x 0,3 mm (1 x Reserve), 1 Solarzellen- Klebeband, ca. 35 Meter Kupferlackdraht 0,2 mm Ø, 1 Solarzellenlötverbinder, 1 Lötzinn, Bauanleitung.
Technische Daten
Solarzelle 52 x 26 mm / Leerlaufspannung 0,6 Volt / max. Stromabgabe 480 mA, eine Spule 16 Meter / 74 Windungen (37 Windungen pro Seite) / Widerstand ca. 9 Ohm, Rotorgehäuse 48 x 48 x 78 mm.
Modell Maße: (L x B x H) 180 x 90 x 70 mm.

Die Anordnung der vier Magnete in den Ständerteilen und der zwei Magnete an der Rotorwelle verursacht ein Schweben vom Rotor. Der Rotor besteht aus einer Welle, zwei Magneten, Rotorgehäuse, zwei Kupferlackdraht Spulen, vier Solarzellen. Am Rotor sind vier Solarzellen im Quadrat angeordnet. Es sind jeweils zwei gegenüberliegende Solarzellen gegengepolt an eine Spule angeschlossen. Da immer nur eine Solarzelle angeleuchtet wird und die gegenüberliegende im Schatten ist, wird an der beleuchteten Solarzelle eine Spannung aufgebaut und es fließt ein Strom durch die Spule. Dies bewirkt ein Magnetfeld, welches auf die vier Ständermagnete reagiert. Dreht sich der Rotor um 180 Grad, wird auch die Spule umgepolt und es entsteht ein wechselnder Magnetpol, welcher den Rotor in eine Rotation versetzt.

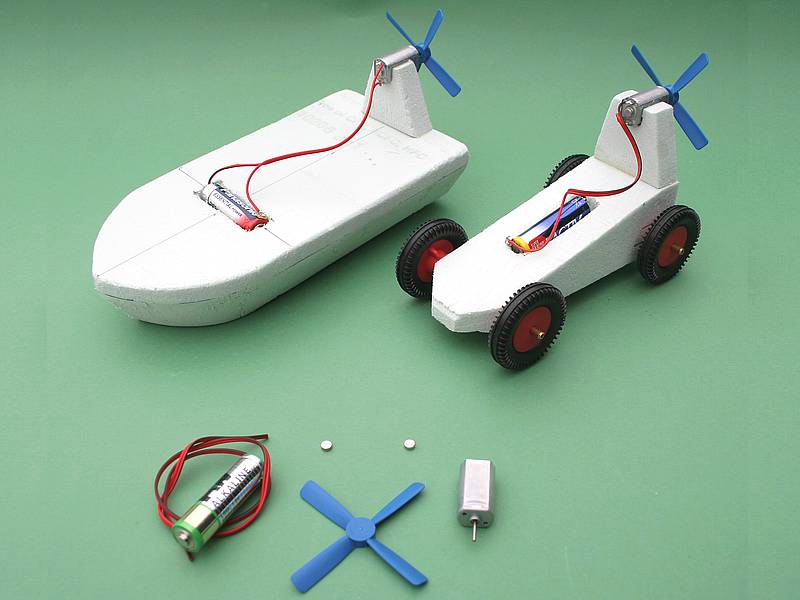

Batteriemotor mit Magnetschalter und Luftschraube, Elektrischer Kontakt durch Magnetkraft
Ein Materialsatz für Schulen, Tüftler, Bastler, für kreative Experimente und Versuchsmodelle. Der Spezialmotor bringt bei nur 1,5 Volt eine kräftige Drehzahl von ca. 11 000 Upm, die Luftschraube erzeugt dadurch einen sehr starken Schub und es können abgebildete Modelle angetrieben werden.
Elektrischer Kontakt durch Magnetkraft: Die Motordrehrichtung ändert sich je nach Polarität an den Batteriekontakten. Die Luftschraube kann dadurch auf Zug oder Schub arbeiten.
Lieferumfang: Motor FF-050SH, Betriebsspannung 1- 3 Volt, max. Stromaufnahme bis 1600 mA, Drehmoment 10 g/cm, Gewicht 16 Gramm, Maße: ( L x B x H ) 27 x 15,5 x 12 mm, Welle 1,5 mm Ø x 9,5 mm Länge, Befestigung 2 x M2 Gewinde. Doppellitze 200 mm Länge, zwei Neodymmagnete 5 mm Ø x 2 mm, 4 Blatt Luftschraube 70 mm Ø. Lieferung erfolgt ohne abgebildeter Mignonzelle. Als Antriebsenergie können alle üblichen Zellengrößen als Batterie oder Akku eingesetzt werden.

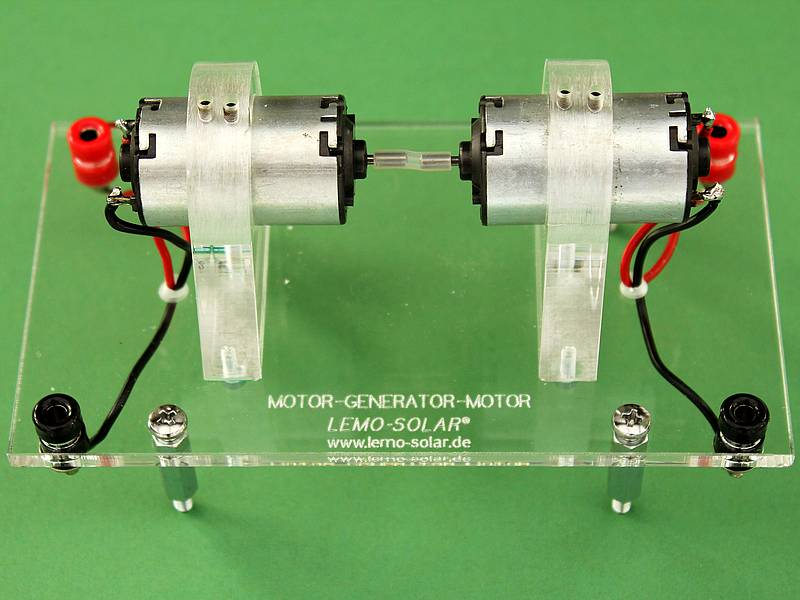

GENERATOR MOTOR - MOTOR GENERATOR
Erklärung der INDUKTION durch Versuche mit zwei gekoppelten Gleichstrommotoren. In der ausführlichen Anleitung erfahren Sie vieles über: Elektromagnetische Induktion, Gleichstrommotor, Gleichstrommotor als Generator Glockenenkermotor, Glockenenkermotor als Generator, Drehstromgenerator.
Schüler- Aufgabenstellungen: Ermittle die Motor- und die Generatorspannung. Welche Spannung benötigt die weiße LED, führe eine Stommessung durch. Welche Spannung benötigt die SMD LED, führe eine Stommessung durch. In welcher Zeit erreichen zwei Goldkondensatoren ihre max. Spannung, messe auch den Ladestrom.
Erklärungsbeispiel aus der Anleitung: GENERATOR elektromagnetische Induktion. Beim Generator wird die magnetische Kraft genutzt, welche auf galadene Teilchen wirkt. Die frei beweglichen Elektronen innerhalb eines Leiters werden bei Änderung des Magnetfeldes verschoben. Damit fließt der Strom und es entsteht eine elektrische Spannung. Dieser Vorgang wird als elektromagnetische Induktion bezeichnet. Die dabei erforderliche kontinuierliche Änderung des Magnetfeldes wird durch eine Rotor Rotation erreicht. Je höher die Drehzahl, desto höher die Induktionsspannung.

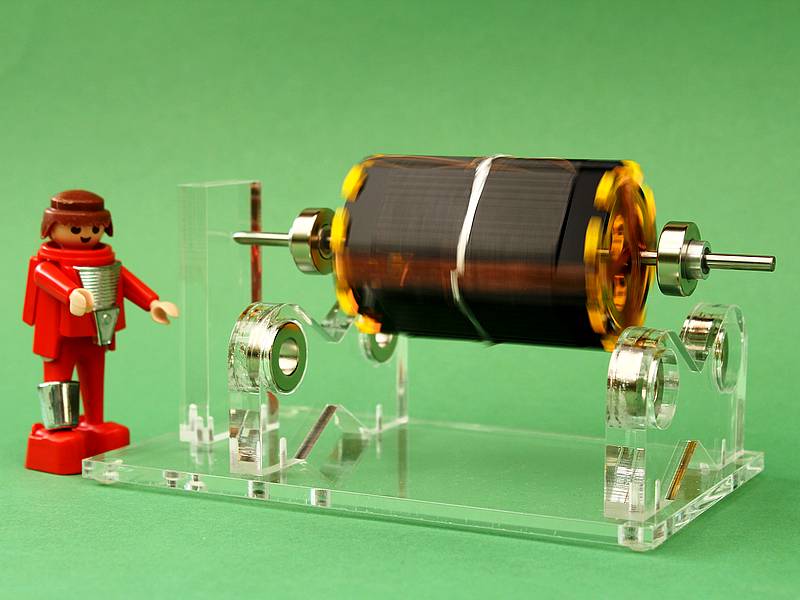

SOLAR - SCHWEBE - MAGNET - MOTOR
Mendocino Motor, Energie hat viele Quellen, die Hauptquelle ist die Sonne. Funktionsbeschreibung:
Die Anordnung der vier Magnete im Ständerteil und der zwei Magnete an der Rotorwelle verursacht ein Schweben vom Rotor. Der Rotor besteht aus einer Welle, zwei Magneten, Rotorgehäuse, zwei Kupferlackdraht Spulen, vier Solarzellen. Am Rotor sind vier Solarzellen im Quadrat angeordnet. Es sind jeweils zwei gegenüberliegende Solarzellen gegengepolt an eine Spule angeschlossen. Da immer nur eine Solarzelle angeleuchtet wird und die gegenüberliegende im Schatten ist, wird an der beleuchteten Solarzelle eine Spannung aufgebaut und es fließt ein Strom durch die Spule. Dies bewirkt ein Magnetfeld, welches auf Magneten reagiert. Dreht sich der Rotor um 180 Grad, wird auch die Spule umgepolt und es entsteht der gewünschte Magnetpol.
Stückliste: 4 Plexiglas Ständerteile, 6 Plexiglasplatten für Rotorgehäuse, 1 Rotorwelle 4 mm Ø x 160 mm, 6 Neodym-Ringmagnete 19 mm x 6 mm Breite, 2 Aluteile für Rotormagnete, Silikonschlauch 7 x 4 mm, 5 Solarzellen 52 x 26 mm (1 x Reserve), Solarzellen-Klebeband, 6 Edelstahlschrauben M3 x 6 mm, ca. 36 Meter Kupferlackdraht 0,2 mm Ø, Lötzinn, Solarzellenlötverbinder, Bauanleitung.
Technische Daten: Solarzelle 52 x 26 mm / Leerlaufspannung 0,61 Volt / max. Stromabgabe 483 mA, eine Spule ca. 17 Meter / 80 Windungen / (40 Windungen pro Seite) / Widerstand ca. 9 , Kupferlackdraht Widerstand 0,544 / pro Meter, Rotorgehäuse Seitenteile PLEXI LISA gelb / Solarzellenplatten PLEXI schwarz / Maße 75 x 46 x 46 mm, Ständerteile PLEXI transparent / Modell Maße: (L x B x H) 165 x 95 x 95.
