Sie sind in der Kategorie: "Experimentierkoffer" (21 Artikel)

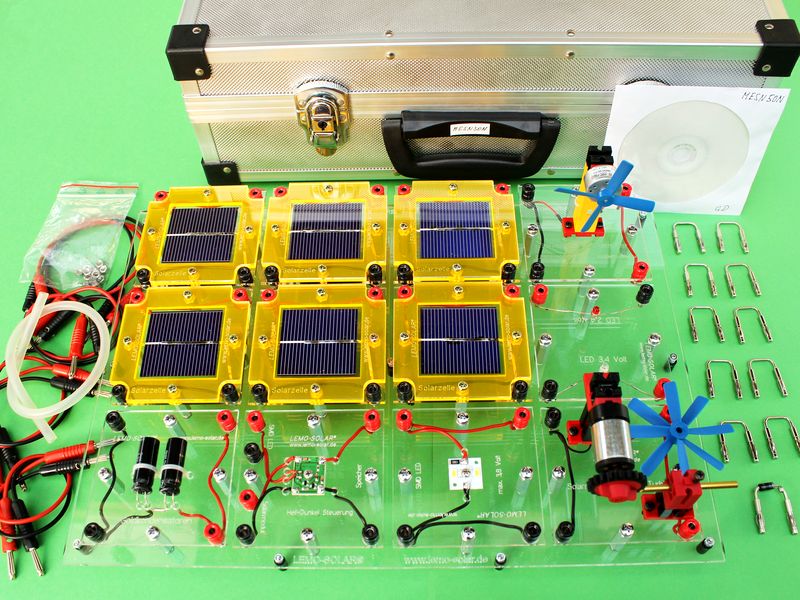

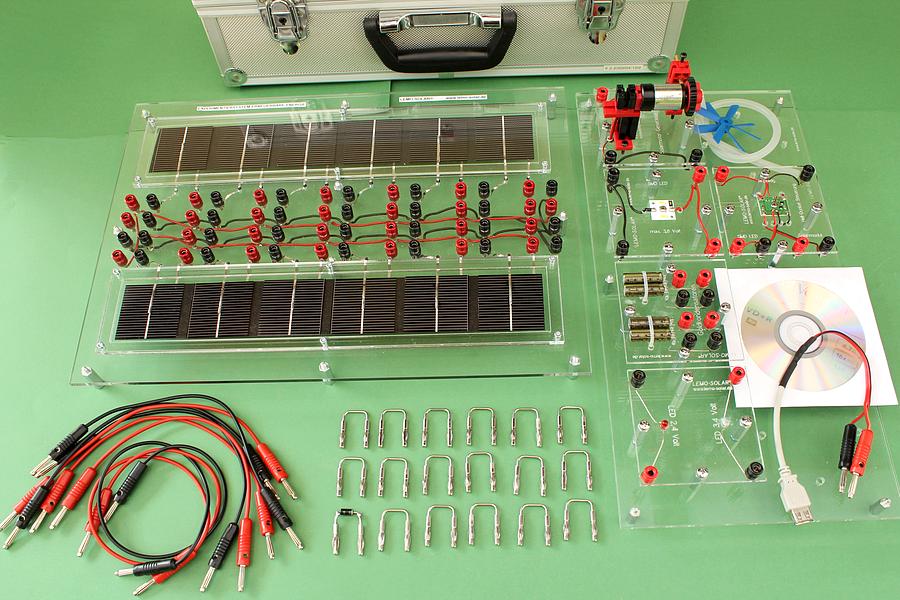

EXPERIMENTIERSYSTEM ERNEUERBARE ENERGIEN ( Montiert im Aluminiumkoffer )
Einfache Durchführung der Versuche durch ein kluges beim Patentamt geschütztes Modular-System. Der Einsatz von Steckbrücken vermeidet Kabelsalat, Anleitung mit 84 Seiten, 37 Versuche mit Arbeitsblättern.
Versuche SOLARENERGIE: Serienschaltung, Parallelschaltung, Leerlaufspannungsmessung, Kurzschlussstrommessung, Ladestrommessung. Diagrammerstellung von Solarzellen. Betrieb Solar-Glockenankermotor, Speicherung der Solarenergie mit Goldkondensatoren und Power Box, Smarthone Ladung mit Solarenergie, LED-Betrieb mit Solarzellen, Hell-Dunkel Steuerung mit Speicher und LED, Kleinradio mit Solarbetrieb.
Versuche WINDENERGIE: Glockenankermotor als Windgenerator, Speicherung der erzeugten Windenergie mit Goldkondensatoren, weiße LED und rote LED und SMD LED wird durch Windenergie zum Leuchten gebracht.
Versuche WASSERKRAFT: Glockenankermotor als Wasserturbine (Turbine), Speicherung der erzeugten Wasserkraft mit Goldkondensatoren. Eine weiße LED eine rote LED und SMD LED wird durch Turbine zum Leuchten gebracht.
Lieferumfang: 12 monokristalline Solarzellen 52 x 52 mm a` 52 x 52 x 0,3 mm / Leerlaufspannung 0,61 Volt / Nennspannung 0,5 Volt / Kurzschlussstrom 966 mA / Nennstrom 930 mA / Leistung 455 mW, Solarzellen Trägerrahmen PLEXI GLAS 420 x 300 x 5 mm, 56 Bananenbuchsen, 2 Goldkondensatoren 10 F / 2,7 Volt / Kapazität 10 F = 10 000 000 µF, Glockenankermotor Anlaufspannung 0,08 Volt / Leerlaufstrom 1,5 mA, Luftschraube 4 Blatt 70 mm Ø, Turbinenrad 20 Zähne / 33 mm Ø, LEDs: 5 mm Ø / rot 2,4 Volt / 25 mA, weiß 3,6 Volt / 30 mA, SMD LED Platine Lichtstrom 130 Lumen / 1,4 Watt, 17 Steckbrücken, 1 Entladeschutzdioden-Steckbrücke, 3 Kabelsteckbrücken mit Bananensteckern Länge 250 mm, 1 Kabelsteckbrücke mit Bananensteckern Länge 500 mm, 1 Adapterkabel mit Bananensteckern und USB Buchse, Anleitung.

MODULAR-EXPERIMENTIER-SYSTEM fertig montiert

SOLARENERGIE Stromerzeugung aus Sonnenenergie mit Solarzellen.
WINDENERGIE Stromerzeugung aus Windkraft.
WASSERKRAFT Stromerzeugung durch Bewegungsenergie des Wassers.

Zu jedem der 82 Versuche gibt es ein Arbeitsblatt mit Beschreibung, Tabelle für Messwerte, Versuchabbildung, Versuchbegründung. Diese Blätter können kopiert werden um die Ergebnisse eintragen zu können.
Bei allen Experimenten und Versuchen handelt es sich um erprobte Beispiele. Es ist der Lehrkraft überlassen, welcher Schwierigkeitsgrad je nach Schüleralter gewählt wird, verschiedene Versuche können auch abgewandelt werden. Über Vorschläge und Anregungen sind wir dankbar.

Material: Alukoffer 450 x 320 x 145 mm, Modular Steckplatte 425 x 295 mm mit Zubehör, 6 Module Solarzelle,
1 Modul Eisenanker Solarmotor, 1 Modul Goldkondensatoren, 1 Modul Hell-Dunkel-Steuerung, 1 Modul mit 2 LEDs, 1 Modul SMD- LED, 1 Modul Glockenankermotor als Solarmotor / Turbine / Windgenerator, 10 Steckbrücken,
1 Steckbrücke mit Entladeschutzdiode, je 1 Verbindungskabel ROT / SCHW. 450 mm , 300 mm, 250 mm, 200 mm, 24 Muttern zur Befestigung der Module, Anleitung auf CD mit PDF Datei.

Modular - System: Kein Kabelsalat ! Durch ein Rastersystem der Grundplatte und der einzelnen Bauteilemodule ergibt sich ein modularer Aufbau der Versuchsmodule. Jedes Bauteilemodul hat je zwei Bananenbuchsen für plus (+) und minus (-) Anschluss. Dadurch können die Module beliebig um 90° oder 180° gedreht werden die benötigten Verbindungen werden durch Steckbrücken durchgeführt. Solar-Modular-System wurde von LEMO-SOLAR beim Deutschen Patentamt angemeldet, Nr. 296 11 082.5.

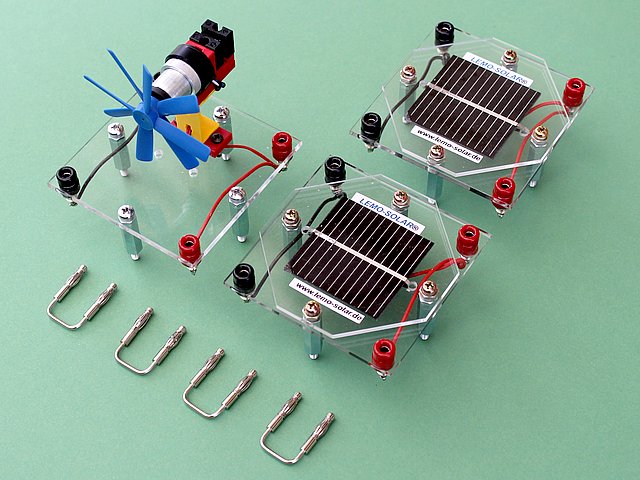

Solarenergie und Windenergie Experimentierset. Modular-Experimentiersystem: (eine Erfindung von LEMO-SOLAR®, geschützt beim Deutschen Patentamt). Ein preiswertes Experimentierset. Material: zwei Solarzellenmodule, ein Glockenankermotormodul, 4 Steckbrücken. Technische Daten SOLARZELLENMODUL: Solarzelle Leerlaufspannung 0,6 Volt, Kurzschlussstrom 940 mA, Plexiglasplatte 90 x 90 mm, 4 Bananenbuchsen, 4 Stehbolzen. Technische Daten: SOLARMOTOR: Anlaufspannung 0,08 Volt, Leerlaufstrom 1,5 mA, Wirkungsgrad 87 %, Maße: 16 mm Ø x 29 mm Länge, Welle 1,5 mm Ø. Drehzahl bei Betrieb mit einer Solarzelle (0,5 Volt) = 270 Upm, bei 1,5 Volt (3 Solarzellen) 950 Upm. Maximale Betriebsspannung 12 Volt. Technische Daten GENERATOR: Generatorspannung 1 Volt pro 640 Upm (Umdrehungen pro Minute) max. Generatorstrom 380 mA. Bei ca. 1900 - 2100 Upm leuchtet eine superhelle weiße LED. Lieferung erfolgt montiert.

Glockenanker-Motor mit drei Funktionen. Baustein zum Unterrichtsfach N W T, Thema: (ERNEUERBARE ENERGIEN). SOLARMOTOR - WINDGENERATOR - TURBINE. Daten Glockenankermotor: Art.Nr.LE2201, 22 mm Ø x 30 mm, Anlaufspannung 0,08 Volt, Leerlaufstrom 1,5 mA, Betriebsspannung 0,08 -20 Volt, max. Stromaufnahme 210 mA, Drehzahl 560 Upm pro Volt, Gewicht 50 Gramm. Beim Einsatz als Generator werden ca. 1790 Upm für den Betrieb einer weißen LED benötigt. Passendes Zubehör: Steckbrücken Art.Nr:STB4 / Solarzellen Modul Art.Nr:.SZM5050 / LED Modul Art.Nr:.LEM-504 / Goldkondensator Modul Art.Nr:GKM-503. Material: 1 Glockenankermotor Art.Nr,LE2201, 1 Grundplatte 90 x 90 mm, 2 Bananenbuchsen rot, 2 Bananenbuchsen schwarz, 4 Stehbolzen 25 mm, Schrauben M4 x 8, 4 Schrauben M 3 x 14, 1 Baustein 15x15x30, 2 Bausteine 15x15x15, 2 Bausteine 15x30x5 mit 3 Nuten und Bohrungen, 1 Baustein 15x30x5 mit Zapfen, 3 Bausteine 15x15x5 mit Zapfen, 1 Baustein 15x15x15 mit Bohrung und Schraube, 1 Motorhalter, 1 Turbinenrad, 1 Messingrohr, 1 Doppelluftschraube, 1 Kunststoffschlauch, 1 Kabellitze 95 mm rot, 1 Kabellitze 95 mm schwarz, 1 Kabeldoppellitze 120 mm. Lieferung erfolgt montiert

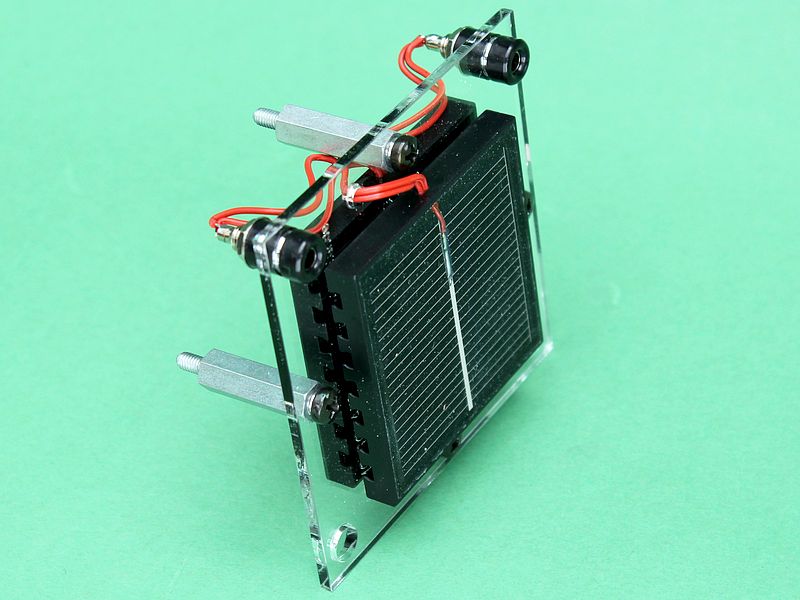

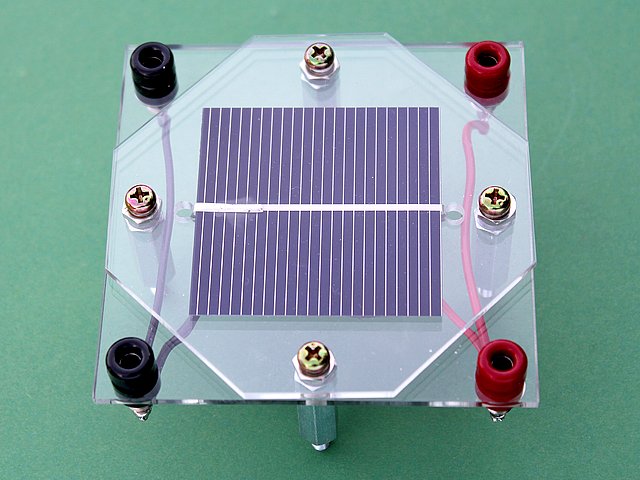

Solarzelle auf Modularsystemplatte 90 x 90 mm. Solarzelle auf einer Modularsystemplatte, passend zu unserem MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 1 Grundplatte 90 x 90 mm, 1 Deckplatte 90 x 90, 1 Solarzelle 0,6 Volt / 900 mA, 2 Klebebänder, 1 Lötverbinder, Lötzinn, 2 Bananenbuchsen rot, 2 Bananenbuchsen schwarz, 4 Stehbolzen 25 mm, 4 Schrauben M4, je 2 Kabellitze rot und schwarz. Lieferung erfolgt montiert

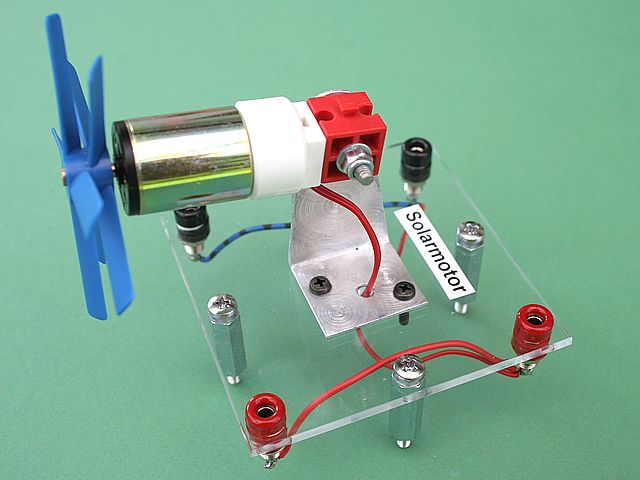

Solarmotormodul aus dem MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 1 Glockenankermotor 22 Ø, 1 Motorhalter mit Zubehör, 1 Modulplatte 90 x 90 x 3 mm, 4 Bananenbuchsen, 2 Schrauben M3, 2 Muttern M3, 1 Schraube M4, 1 Stoppmutter M4, 4 Stehbolzen M 4, 4 Muttern M4, Kabellitzen, Lieferung erfolgt montiert

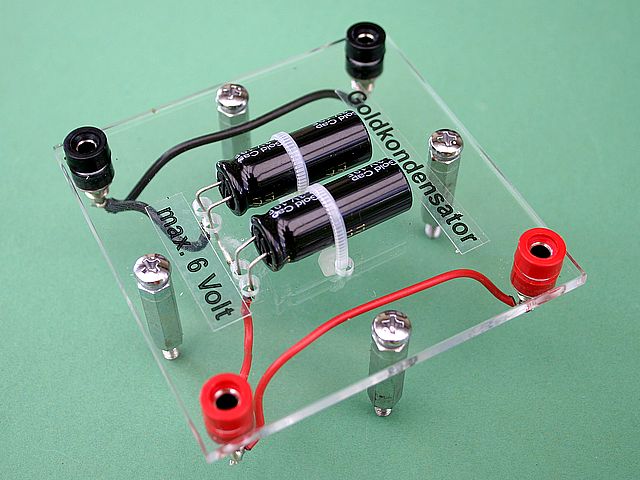

Goldkondensatormodul aus dem MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 2 Goldkondensatoren 10 F, 1 Modulplatte 90 x 90 x 3 mm, 4 Bananenbuchsen, 4 Stehbolzen M 4, 4 Muttern M4, Kabellitzen, Lieferung erfolgt montiert

LED-Modul aus dem MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 1 weiße und 1 rote LED, 1 Modulplatte 90 x 90 x 3 mm, 4 Bananenbuchsen, 4 Stehbolzen M 4, 4 Muttern M4, Kabellitzen, Lieferung erfolgt montiert

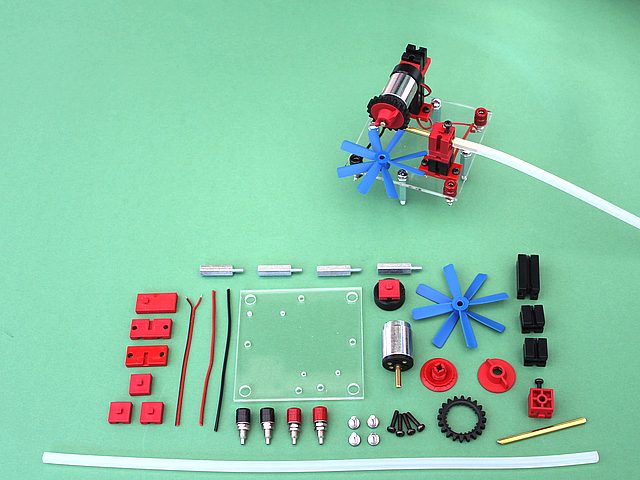

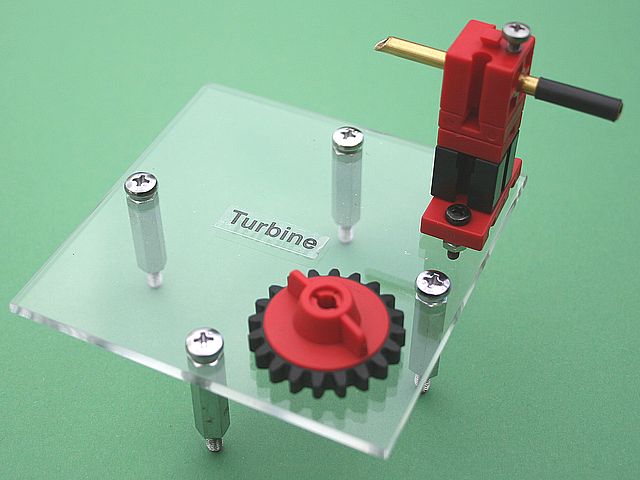

Turbinenmodul-Bausatz aus dem MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien).
Material: 1 Turbinenrad, 1 Turbinenrohr, 4 Turbinenrohr-Halteteile , 1 Modulplatte 90 x 90 x 3 mm, 4 Stehbolzen M 4, 4 Muttern M4, Kabellitzen, Anleitung

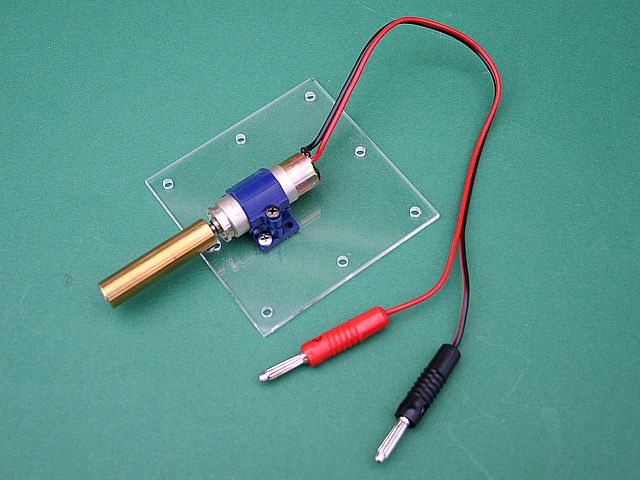

Solar-Nachführung-Modul zum MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 1 Glockenanker-Getriebemotor, 1 Getriebemotorhalter, 2 Schrauben M3, 2 Muttern M 3, Modulplatte 90 x 90 x 3 mm, 1 Kabellitze, 2 Bananenstecker, Lieferung erfolgt montiert

Steuersensor Nachführungzum MODULAR-EXPERIMENTIER-SYSTEM (Erneuerbare Energien). Material: 2 Solarzellen 0,6 V / 890 mA, 1 Modulplatte 90 x 90 x 3 mm, 1 Kabellitze, 2 Bananenbuchsen, 4 Stehbolzen M 4 x 25 mm, Lieferung erfolgt montiert

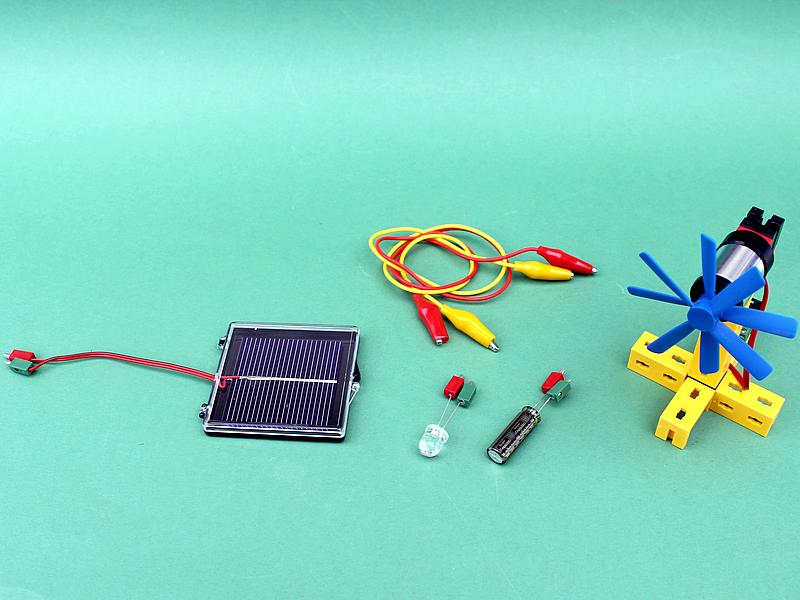

Experimentierset ERNEUERBARE ENERGIE für Schulversuche.
Für Versuche und Experimente zu Themen: Photovoltaik, Photovoltaik-Speicher, Windenergie, Glockenanker-Motor, Generator. Lieferumfang: Glockenanker WUNDERMOTOR Anlauf bei 0,08 Volt, Leerlaufstrom 1,5 mA, I max. 210 mA, Betriebsspannung 0,08 - 20 Volt, Gewicht 50 g, Maße: 22mm Ø x 30mm Länge, Welle 1,5Ø x 6mm Länge. Drehzahl pro Volt = 560 Upm. Drehzahlen bei: 0,5 Volt = 280Upm, 1,5 Volt = 840Upm, 6 Volt = 3360Upm, 12 Volt = 6720Upm. Einsetzbar auch als Generator. Für den Betrieb einer hellen LED benötigt er nur ca. 1700Upm. Dieser Motor funktioniert auch mit einem Peltierelement (Thermogenerator) oder für Leitfähigkeitsmessungen in der Chemie, Doppelluftschraube 70mm Ø, Motorständer aus 14 Fischertechnik Teilen, eingerahmte Solarzelle 52x52 mm monokristallin, Leerlaufspannung 0,61 Volt, Kurzschlussstrom 930 mA, Nennstrom 875 mA, Leistung 438 mW, Gehäuse 68x68x9,5 mm. Gewicht 18,5 g. Leuchtdiode 10mm Ø, 1,8-2,2 Volt, 9 -70 mA, Gehäuse transparent, rot leuchtend, Hochkapazitäts-Kondensator 10 F, 2,7 Volt (Goldkondensator), Kapazität 10 F = 10.000.000 µF = (10 Amp./Sekunde), Nennspannung 2,7 Volt, max. Ladespannung 3,5 Volt, max. Ladestrom (1 Sek.) 8,3 Amp., Maße: 10mm Ø x 30mm, Gewicht 2,9 Gramm. Der Goldkondensator benötigt keine Ladeüberwachung. Da der Goldkondensator nicht überladen werden kann und eine Tiefentladung ungefährlich ist, ist keine Ladeüberwachungselektronik erforderlich. 2 Verbindungskabel mit Krokodilklemmen, 6 Stecker 2,5mm Ø. Passender Aufbewahrungskoffer: Art.Nr. KWES2201, 24,70 €, Alternative zu WG2201S

Zubehör für Experimentierset WES2201 / 1 ERNEUERBARE ENERGIE für Schulversuche.

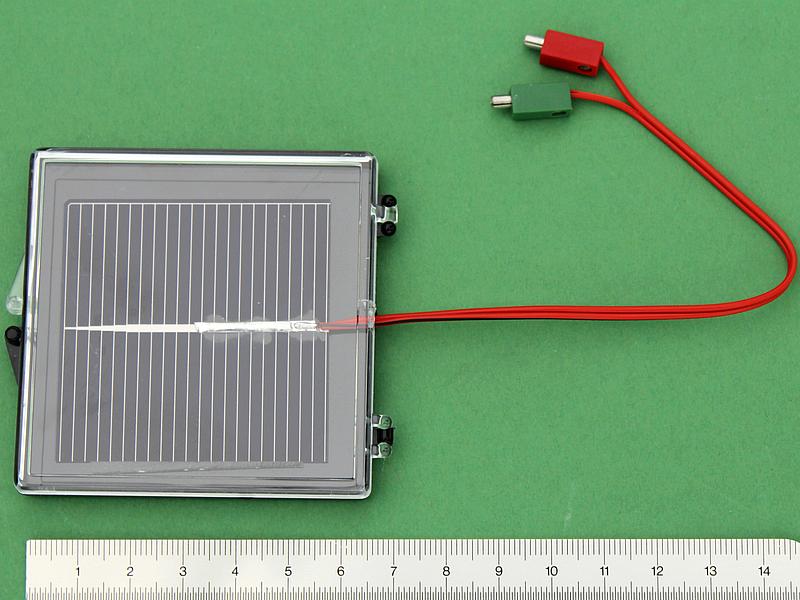

eingerahmte Solarzelle 52 x 52 mm monokristallin, Leerlaufspannung 0,61 Volt, Kurzschlussstrom 930 mA, Nennstrom 875 mA, Leistung 438 mW, Gehäuse 68 x 68 x 9,5 mm, Gewicht 18,5 g.

Zubehör für Experimentierset WES2201 / 1 ERNEUERBARE ENERGIE für Schulversuche.

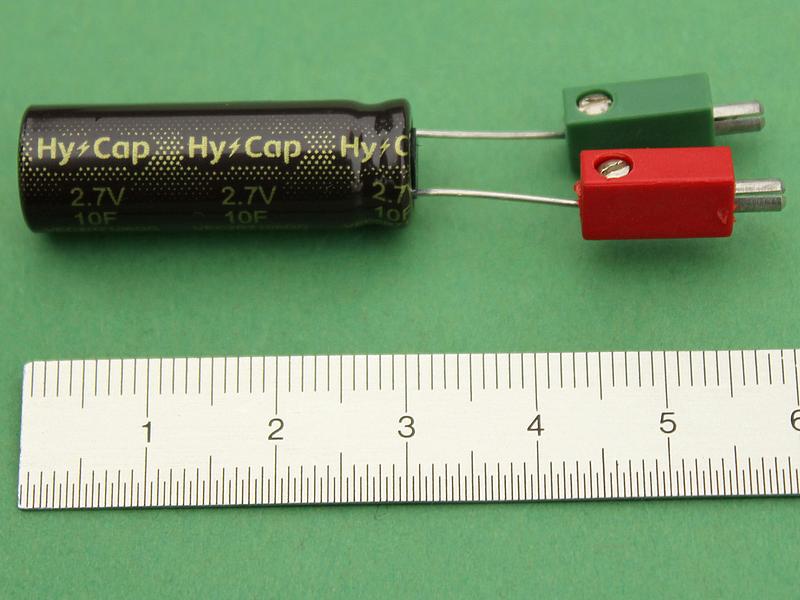

Hochkapazitäts-Kondensator 10 F, 2,7 Volt (Goldkondensator), Kapazität 10 F = 10.000.000 µF = (10 Amp./Sekunde), Nennspannung 2,7 Volt, max. Ladespannung 3,5 Volt, max. Ladestrom (1 Sek.) 8,3 Amp., Maße: 10mm Ø x 30mm, Gewicht 2,9 Gramm. Der Goldkondensator benötigt keine Ladeüberwachung. Da der Goldkondensator nicht überladen werden kann und eine Tiefentladung ungefährlich ist, ist keine Ladeüberwachungselektronik erforderlich.

Zubehör für Experimentierset / 1 ERNEUERBARE ENERGIE für Schulversuche.

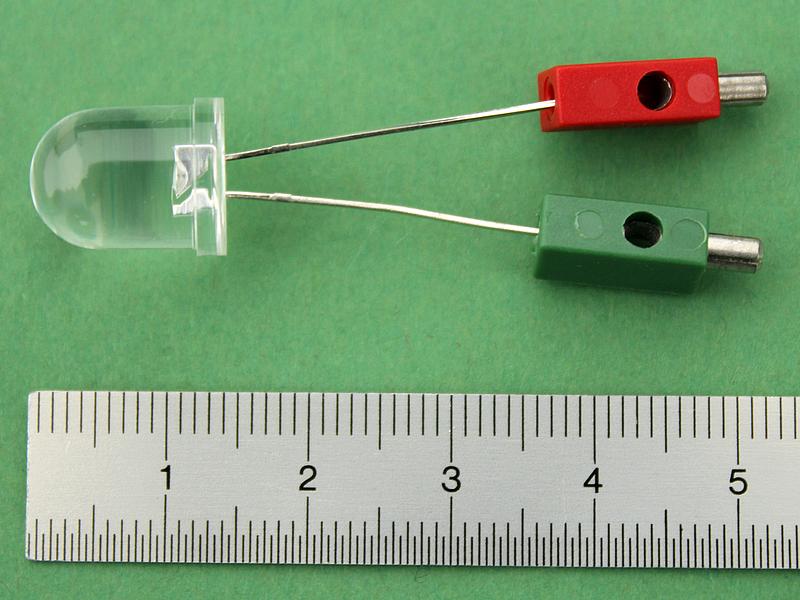

Leuchtdiode 10 mm Ø, 1,8-2,2 Volt, 9 -70 mA, Gehäuse transparent, rot leuchtend.

Zubehör für Experimentierset WES2201 / 1 ERNEUERBARE ENERGIE für Schulversuche.

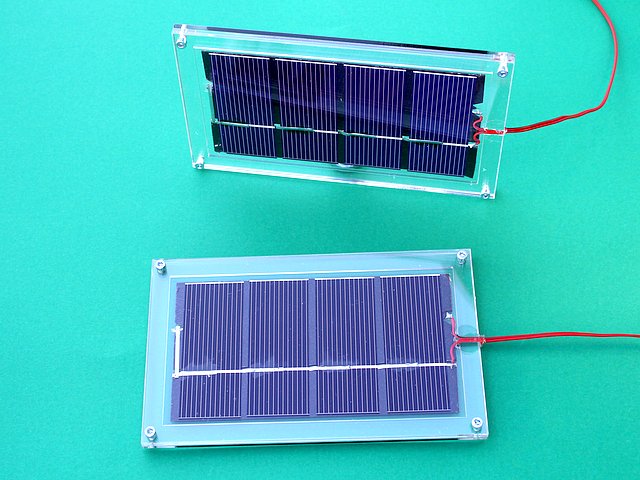

Solarmodul (Fertigmodul) 2 V / 838 mA / 1568 mW 4 Solarzellen 78 x 31 mm Monokristallin. Staubdicht eingerahmt durch Rahmen zwischen der Deck- und Grundplatte (PLEXIGLAS), Leerlaufspannung 2,44 Volt, Nennspannung 2,0 Volt, Kurzschlussstrom 838 mA, Nennstrom 785 mA, max. Leistung 1568 mWatt, Gehäuse 170 x 105 x 7 mm. Gewicht 130 g. mit Fischertechnikstecker rot/grün montiert.
Standardmessbedingungen bei Solarzellen: Lichtspektrum AM 1,5, Bestrahlungsstärke E = 1000 Watt / m², Zellentemperatur 25 C°.

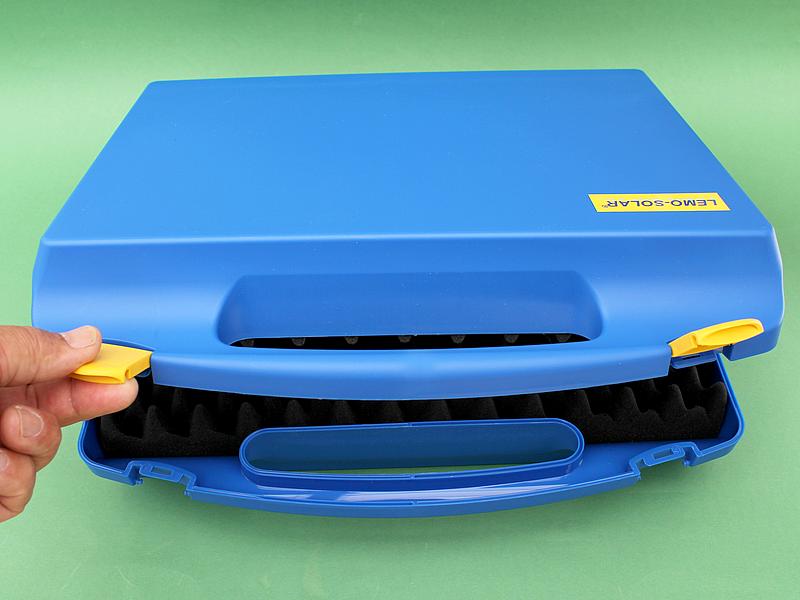

Hochwertiger Kunststoffkoffer Farbe blau, mit weicher genoppter Schaumstoffeinlage, Maße: (L x B x H) 375 x 315 x 111 mm , Gewicht 985 Gramm, es passen bis zu 3 Experimentiersets (ERNEUERBARE ENERGIE) für Schulversuche Art.Nr.WES2201 oder anderes Material hinein.

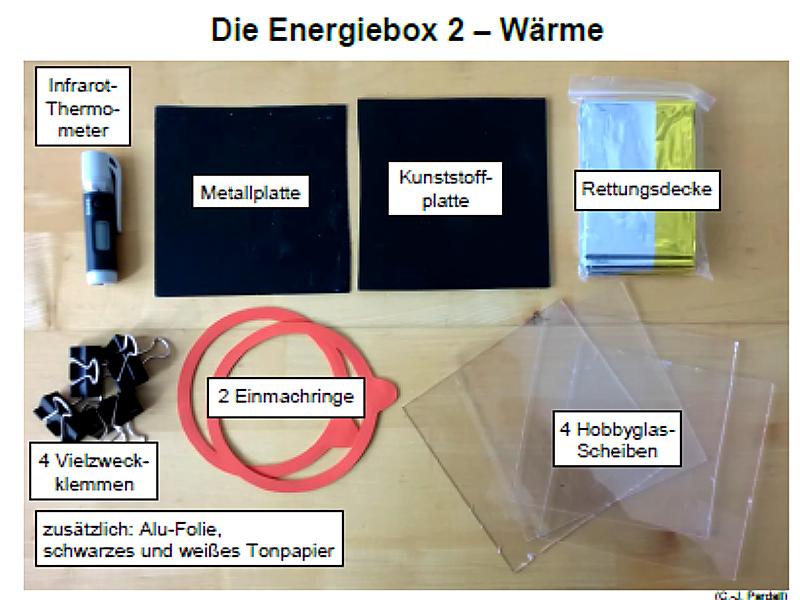

Experimentierset (Wärme) für Schulversuche.
Für Versuche und Experimente zu Themen: Wärme, Wärmeleitung etc...
Lieferumfang: 1 x Metallplatte 12,5 x 12,5 cm, 1 x Hartschaumplatte 12,5 x 12,5 cm, 4 x Plexiglasplatte 12,5 x 12,5 cm, 1 x Alufolie 12,5 x12,5 cm, 1x schwarzes Tonpapier 12,5 x12,5 cm ,1 x weißes Tonpapier 12,5 x12,5 cm Infrarotthermometer, Rettungsdecke, 4 x Vielzweckklemmen, 2 x Gummiring,
Passender Aufbewahrungskoffer Art.Nr. KWES2201 24,70€

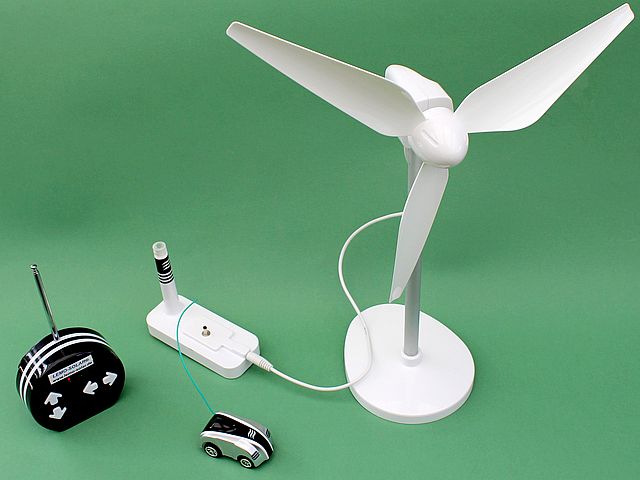

WINDENERGIE zum Anfassen, Experimentieren und Verstehen
Lieferumfang: Windkraftanlage, Ladestation, Elektroauto, Fernsteuerung, Verbindungskabel, Anleitung. Dieses Set führt spielerisch an den Umgang mit erneuerbaren Energien, der Windenergie heran.
Laden mit Windkraft: Bei diesem Set wird der Akku vom Elektroauto über Windkraft geladen.
Elektroauto auf die Ladestation stecken, die Ladestation mit der Windkraftanlage verbinden, Windkraftanlage mit Wind oder Lüfter antreiben. Die Ladestation zeigt die Ladung und den Ladezustand vom Elektroauto-Akku über LED an.
Technische Daten: Winkraftanlage Höhe 420 x Breite 110 mm / Rotor Durchmesser 310 mm / 3 Volt Gleichstromgenerator , Ladestation 3 Volt mit Ladeelektronik (LxBxH) 110 x 45 x 95 mm, Elektroauto (LxBxH) 60 x 30 x 27 mm / Akku NiMh 1,2 V 150 mAh, Fernsteuerung (LxBxH) 82 x 38 x 75 mm.
Laden mit der Fernsteuerung: Durch verbinden der Ladestation mit der Fernsteuerung wird der Elektroauto-Akku aufgeladen. Benötigt werden für die Fernsteuerung 2 x AA- (MIgnon) Batterien 1,5 V, (diese sind nicht im Lieferumfang).
Dieses Experimentierset kann auch mit dem WASSERSTOFFENERGIE Set Art.Nr.H2O3V und SOLARENERGIE Set Art.Nr.SEA3V kombiniert werden und somit können alle Versuche zu den Themen erneuerbare Energien durchgeführt werden.

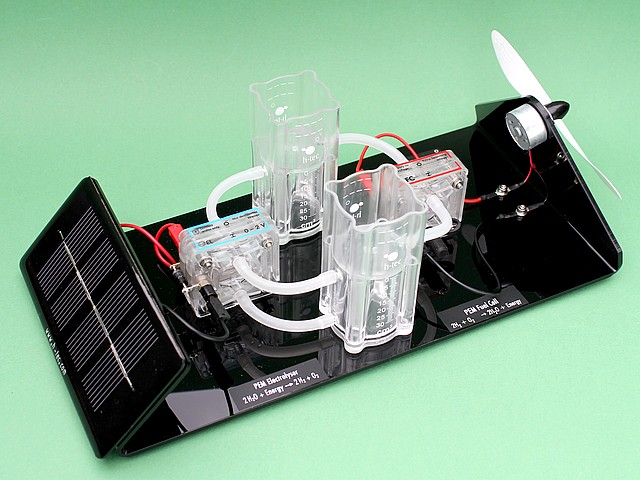

*Junior Basic* Basis-Experimentiersystem bestehend aus Solarmodul, PEM-Elektrolyseur, Wasserstoff- und Sauerstoffspeicher, PEM-Brennstoffzelle und Lüfter, montiert auf schwarzer Grundplatte. Lehrbuch inklusive. Experimente mit dem J101-JuniorBasic. Produktion und Speicherung von Sauerstoff und Wasserstoff, Bestimmung der Solarmodul-Kennlinien, Brennstoffzellenbetrieb mit Wasserstoff und Sauerstoff 2:1, Bestimmung der Elektrolyseur-Kennlinie, Bestimmung des Elektrolyseur-Wirkungsgrades, Faradaysche Gesetze Bestimmung der Brennstoffzellen-Kennlinien Bestimmung des Brennstoffzellen-Wirkungsgrades Bestimmung der Zersetzungsspannung von Wasser. Technische Daten: Elektrolyseur 1 W, Brennstoffzelle: 500 mW, Gasspeicher: 30 cm³ H2; 30 cm³ O2, Solarmodul: 2,0V / 350 mA, Verbraucher: 10 mW, Maße: H x B x T: 100 x 300 x 150 mm, Gewicht: 600 g. DER ENERGIETRÄGER DER ZUKUNFT - WASSERSTOFF. Brennstoffzellen, Elektrolyseure, Solar- Wasserstofftechnologie - wesentliche Bestandteile für eine zukünftige, nachhaltige Energieversorgung: Umwelt-und Ressourcenschonung unter Beibehaltung des heutigen Lebensstandards. Zeigen Sie bereits heute Ihren Schülern, Studenten, Kunden, die Wirkungsweise einer faszinierenden Zukunftstechnologie. Reines Wasser wird zur Energiegewinnung mit Hilfe regenerativer Energie elektrolytisch in seine Bestanteile Wasserstoff und Sauerstoff zerlegt. Bei der Rückumwandlung der Gase in einer Brennstoffzelle entstehen Strom, Wärme und Wasser. Durch den konsequenten Einsatz der Membrantechnologie in diesen Lehr- und Demonstrationssystemen wird auf den Einsatz ätzender Flüssigkeiten verzichtet und ausschließlich destilliertes Wasser verwendet.

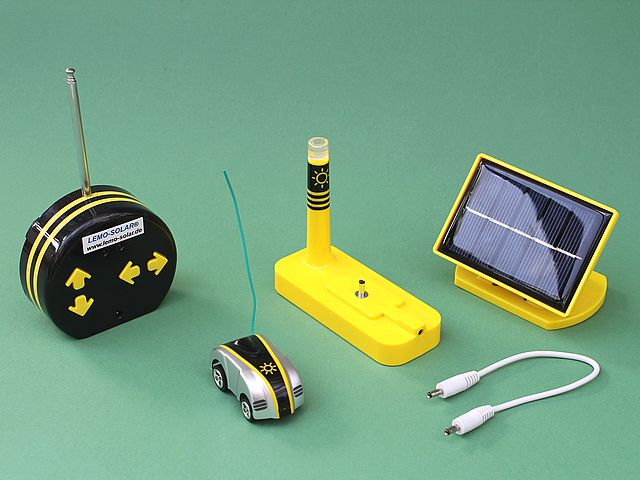

SOLARENERGIE zum Anfassen, Experimentieren und Verstehen
Lieferumfang: Solarmodul, Ladestation, Elektroauto, Fernsteuerung, Verbindungskabel, Anleitung. Dieses Set führt spielerisch an den Umgang mit erneuerbaren Energien heran.
Laden mit Solarenergie:
Bei diesem Set wird der Akku vom Elektroauto über ein Solarmodul geladen. Elektroauto auf die Ladestation stecken, Ladestation mit dem Solarmodul verbinden und Solarmodul in die Lichtquelle ausrichten. Die Ladestation zeigt die Ladung und den Ladezustand vom Elektroauto-Akku über LED an.
Laden mit der Fernsteuerung: Durch verbinden der Ladestation mit der Fernsteuerung wird der Elektroauto-Akku aufgeladen. Benötigt werden für die Fernsteuerung 2 x AA- (MIgnon) Batterien 1,5 V, (diese sind nicht im Lieferumfang).
Technische Daten: Solarmodul 3 Volt / 240 mA / Abmessungen (LxBxH) 95 x 60 x 70 mm, Ladestation 3 Volt mit Ladeelektronik (LxBxH) 110 x 45 x 95 mm, Elektroauto (LxBxH) 60 x 30 x 27 mm / Akku NiMh 1,2 V 150 mAh, Fernsteuerung (LxBxH) 82 x 38 x 75 mm.
Dieses Experimentierset kann auch mit dem WINDENERGIE Set Art.Nr.WKA310 und WASSERSTOFFENERGIE Set Art.Nr.H2O3V kombiniert werden und somit können alle Versuche zu den Themen erneuerbare Energien durchgeführt werden.
